Opløst ozonanalysator

Opløst ozonanalysator

Detektionsprincip: UV -dobbeltsti -absorptionsmetode, der bruges til analyse og påvisning af opløst ozonvandskoncentration i ledningsvand, rent vand eller halvlederindustrien.

Måleområde: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Produktfunktioner: Denne UV-opløste ozonanalysator har en intern lyskilde automatisk justeringsfunktion, som kan justere lysstyrken for LED-lyskilden i realtid baseret på referencelysdataene for nulpunktet for at sikre stabiliteten af ​​nulpunktet. Denne UV -optiske ozonvandskoncentrationsanalysator kan tilsluttes parallelt eller serier til den opløste ozonvandsrørledning, hovedsageligt anvendt til analyse og påvisning af opløst ozonvandskoncentration i ledningsvand, rent vand eller halvlederindustrien.

Denne opløste ozonanalysator har en automatisk justeringssystemfunktion med en UV-lyskilde, som kan justere lysstyrken på UV-LED-lyskilden i realtid i henhold til referencelysdataene for at opretholde konstante nulpunktsdata, hvilket sikrer stabiliteten af ​​nulpunktet. Det er et patenteret produkt af vores virksomhed. Denne UV -optiske ozonvandskoncentrationsanalysator kan fungere kontinuerligt uden at stoppe i 24 timer.

Opløs ozonanalysator - Produktoversigt

Den opløste ozonkoncentrationsanalysator er en direkte måling af ozonindhold i ultrapurvand eller konstant uklarhedsvand ved anvendelse af ultraviolet spektrofotometri. Den tilpassede version er HF, som kan bruges til 20% hydrofluorinsyre ozon vandig opløsning. Materialer i kontakt med ozonvand inkluderer PTFE, FFPM, PFA og Quartz eller Sapphire. UVOZ-180W opløst ozonvandkoncentrationsanalysator er udstyret med et indløb og udløb og er udstyret med en berøringsskærmsoperationsgrænseflade. Outputet er direkte forbundet til PLC med 4-20MA og RS-485 signallinjer.

Den opløste ozonkoncentrationsanalysator har en automatisk justeringssystemfunktion med en UV-lyskilde, som kan justere lysstyrken på UV LED-lyskilden i realtid i henhold til referencelysdataene for at opretholde konstante nulpunktsdata, hvilket sikrer stabiliteten af ​​nulpunktet. Det er et patenteret produkt af vores virksomhed. Denne ozonanalysator kan fungere kontinuerligt uden at stoppe i 24 timer. Den overlegne stabilitet af denne ozonkoncentrationsanalysator opnås ved hjælp af et ægte dobbeltstråleoptisk system og et ekstremt langvarigt ultraviolet LED-lyskilde.

Shellet af den opløste ozonkoncentrationsanalysator er en aluminiumskal med stænkbeskyttet design, beskyttelsesniveau: IP65, størrelse: 260x160x90mm (WXHXD) og vægt på ca. 3 kg. Denne opløste ozonvandskoncentrationsanalysator kan være vægmonteret med et krokdesign på bagsiden. Når der kræves installation, leveres der fire monteringsbeslag.

Indløbsstrømningshastigheden for den opløste ozonvandskoncentrationsanalysator er 200-300 ml/min. Hvis der kræves strømningskontrol, skal der installeres en gashåndtagsventil eller strømningsmåler ved udløbet af den opløste ozonvandskoncentrationsanalysator. Denne gasspjældsventil skal placeres bag sensoren (aldrig foran den! Installation af en gashåndtagsventil ved indløbet genererer bobler, så det er strengt forbudt for ozonvand med vandbobler at komme ind i den opløste ozonvandanalysator.)

Det er nødvendigt at opretholde renligheden af ​​indløbsvandet i den opløste ozonvandskoncentrationsanalysator og for at opretholde renligheden af ​​de interne sensorer i den opløste ozonvandanalysator. Det anbefales at kalibrere nulpunktet for den opløste ozonvandskoncentrationsanalysator hver 2. uge. Ved kalibrering af nulpunktet skal der indføres rent vand uden ozon eller farve

Opløs ozonanalysator - produktfunktioner:

Testmetode: dobbelt sti UV-absorptionsmetode, lysekildesystem med lang levetid, høj måleanøjagtighed.

Målingsprincip: I henhold til Lambert Beer Law udføres præcis måling gennem princippet om fotometrisk absorption.

Måleområde: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Lyskildesystem: Udenlandsk ultraviolet lyskildesystem med lang levetid (bølgelængde 253,7nm) med en gratis garanti på 3 år.

Anvendelse: Indendørs installation og brug udstyret med vandtæt luftfartsstikterminaler.

Let poolsystem: Separat let poolteknologi, lækagefri, højtryksresistens og modstand mod prøveudtagning af høj strømningshastighed.

Intelligent kompensation: Udstyret med automatisk nuljustering og automatisk lyskilde -kompensationsfunktion.

Betjeningsmetode: Det kan manuelt nulstilles, og under nulstilling er det nødvendigt at sikre, at der ikke er nogen vandig ozon -opløsning i instrumentet.

Displayenhed: Mg/L, PPM Valgfrit.

Data Display: High Definition Color Touch Screen.

Outputfunktion: 4-20MA, RS485 Kommunikation.

Automatisk nuljustering: Det kan justere lysstyrken af ​​den ultraviolette LED-lyskilde i realtid baseret på referencelysdataene for at opretholde en konstant nulpunktsdata, hvilket sikrer stabiliteten af ​​nulpunktet.

Flere versioner:

Den normale version bruges til ledningsvand og oprenset vand.

HF -versionen kan bruges til 20% hydrofluorinsyre ozon vandig opløsning.

Opløst ozonanalysator - Produktstruktur og sammensætning

【1】 Vægmonterede installationsdimensioner

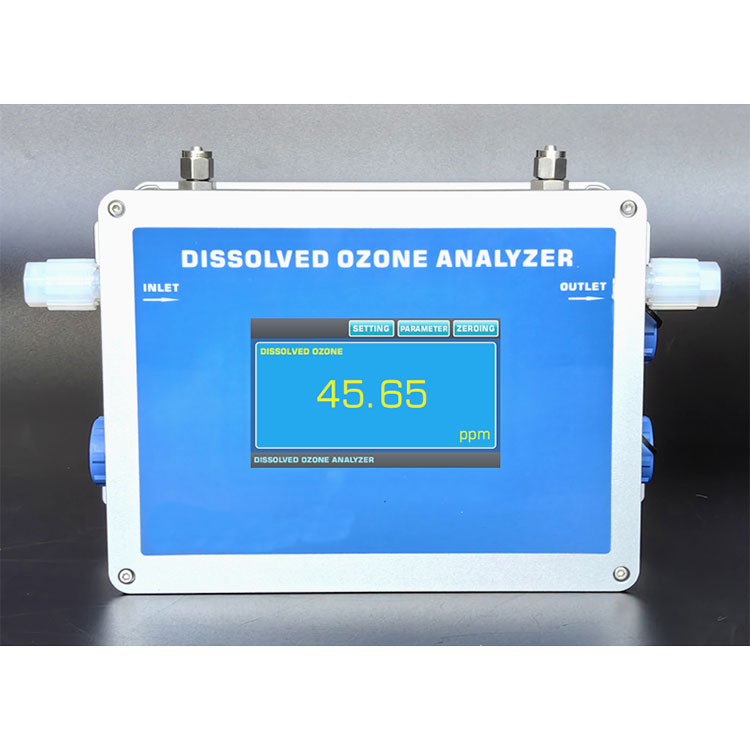

【2】 Vis panel og skærmbillede

【3】 Strømindgang, signaludgang, indløb og afsætningsmulighed

Strømindgang:

Signal terminal output:

DissPlay Signal Terminal: Bruges til at forbinde fjernvisningssignaler (denne maskine har allerede en skærmskærm)

Gasgrænsefladen over UV -opløste ozonvandanalysator bruges til trykluftgrænseflade. Hvis temperaturen på ozonvandet er for lav, anbefales det at indføre trykluft til instrumentet for at forhindre kondens i instrumentets indre ozonvandsrørledning.

Opløst ozonanalysator - Produktforbindelsesprocesdiagram

Opløs ozonanalysator - Prøveudtagningsdiagram for positiv trykgren

(Det anbefales at bruge denne forbindelsesproces til delt prøveudtagning. Bemærk, at flowmåleren skal installeres ved udløbet af den opløste ozonvandanalysator.)

Opløst ozonanalysator, prøveudtagning af negativt tryk på vandpumpeprøvetagning af forbindelsesdiagram

(Det anbefales at bruge denne forbindelsesproces til delt prøveudtagning. Bemærk, at flowmåleren skal installeres ved udløbet af den opløste ozonvandanalysator.)

Bemærk: Producenten af ​​den opløste ozonvandstrømmåler er et standardkonfigurationstilbehør, og vandpumpen med negativt tryk er et valgfrit produkt. Du kan konsultere producenten for at købe den separat.

BEMÆRK: Uden displayversion konfigurerer producenten separat tilbehør til kablet berøringsskærm (ledningslængde inden for 2 meter)

Opløs ozonanalysator - tekniske parametre:
