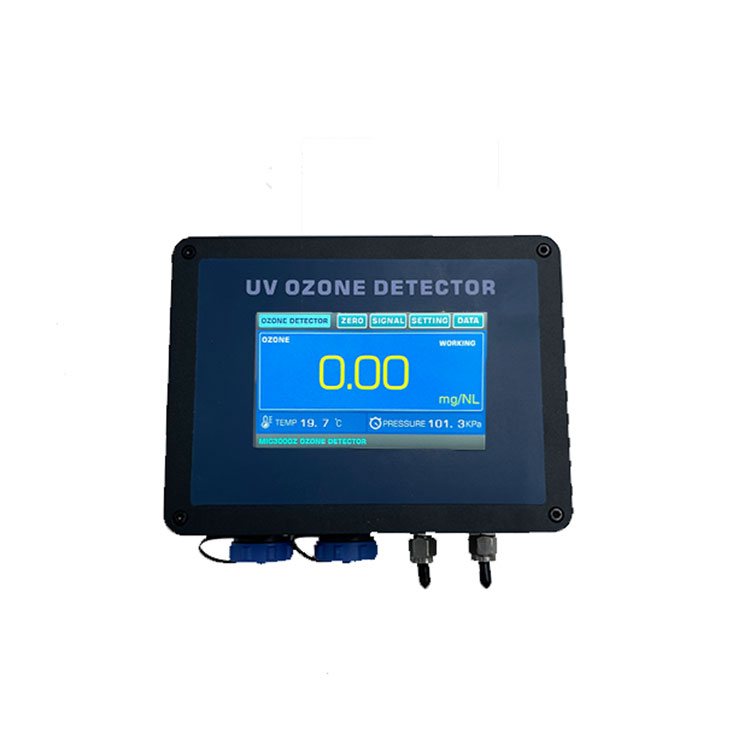

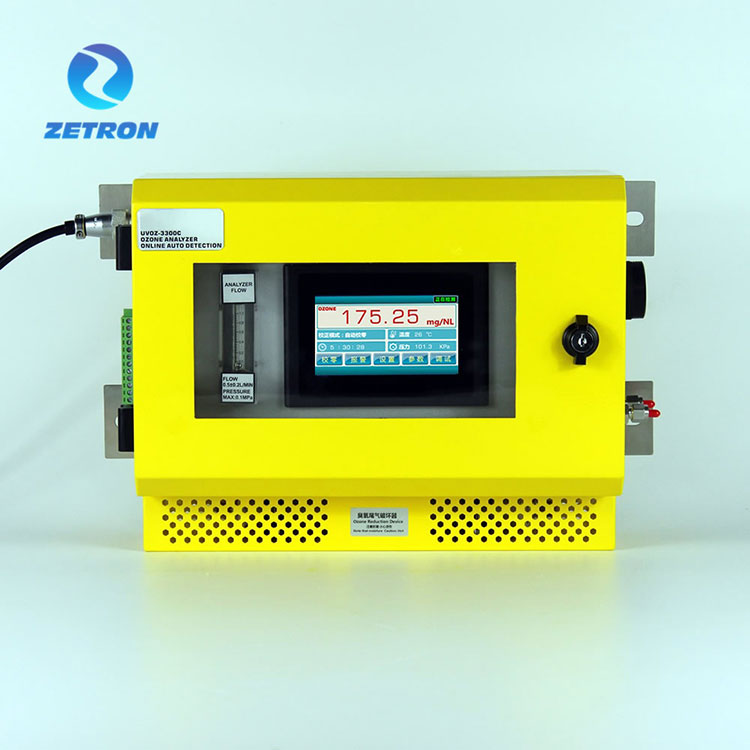

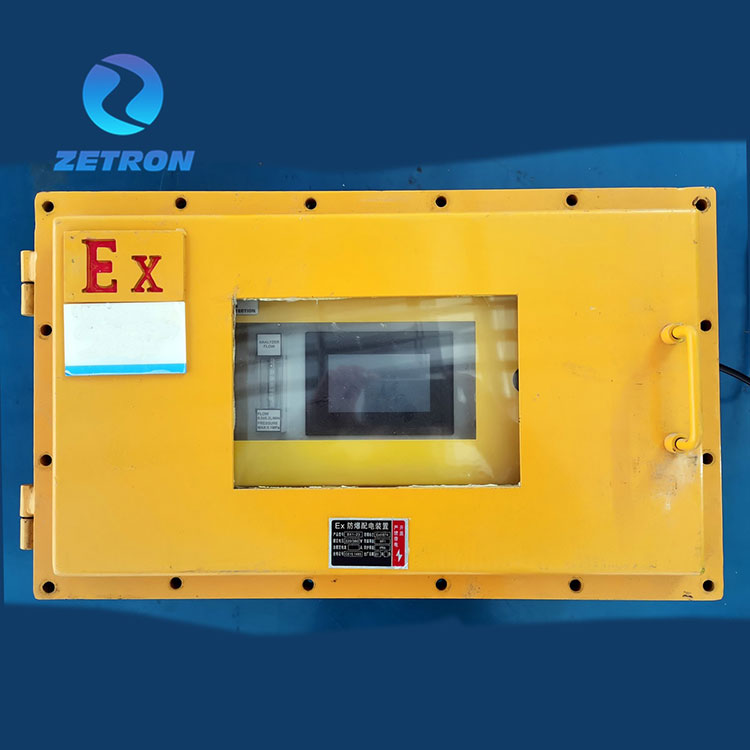

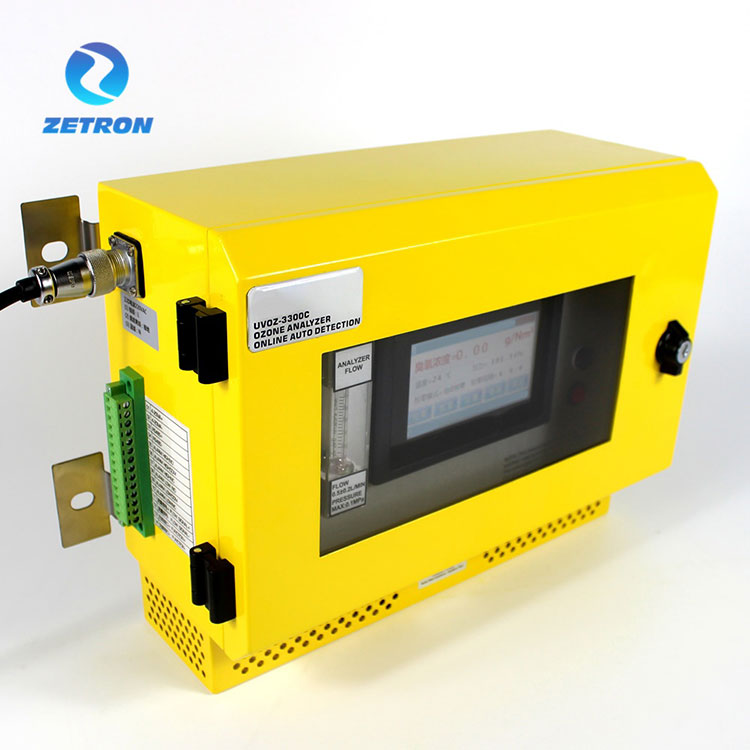

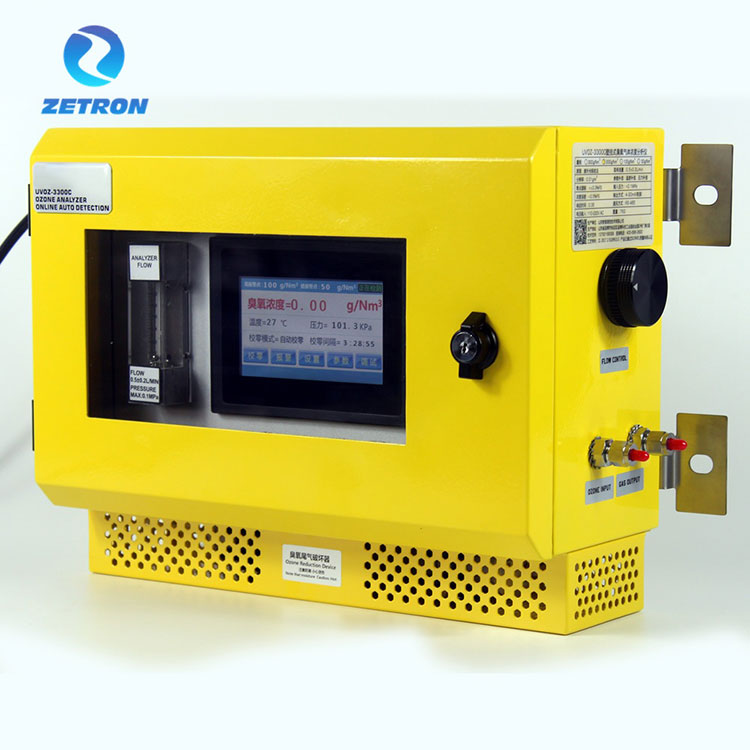

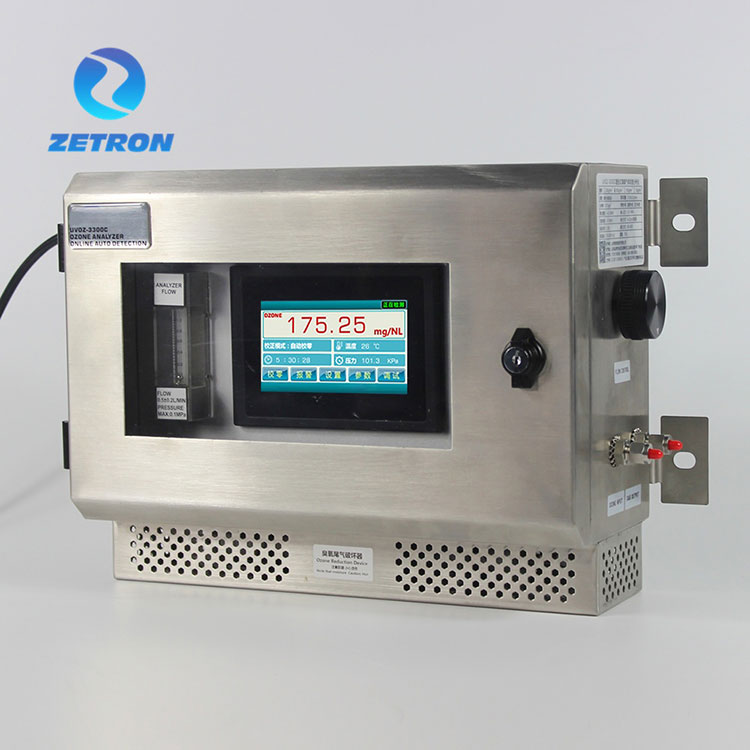

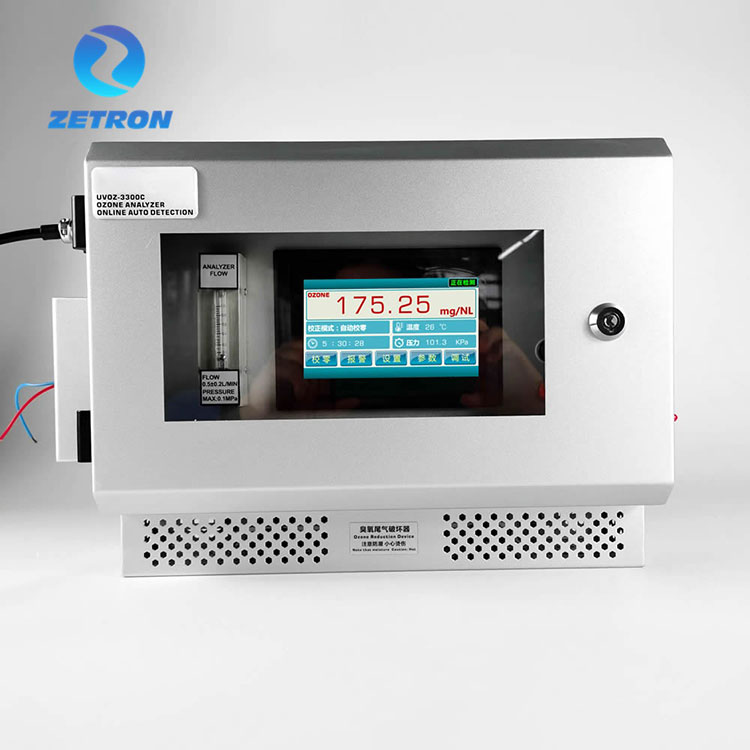

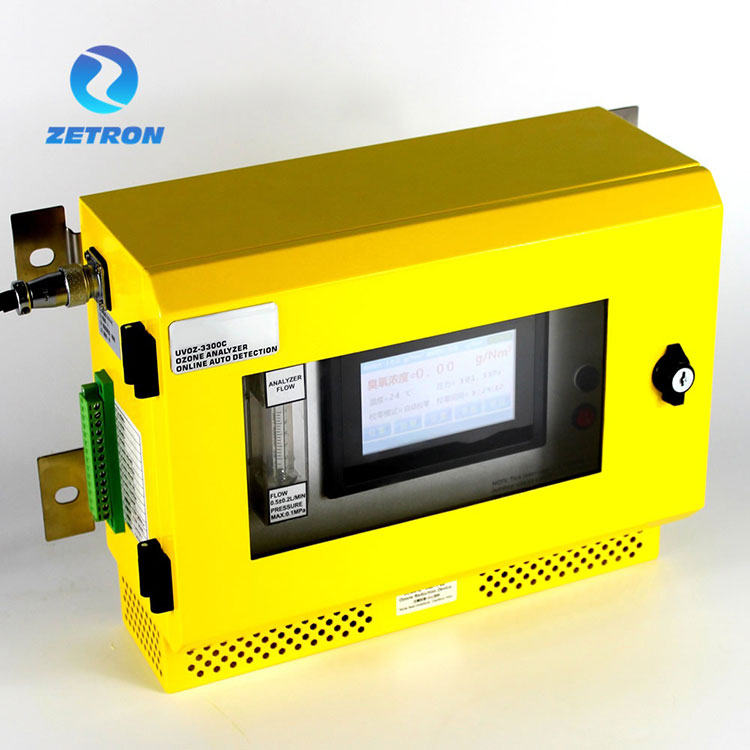

Vægmonteret ozonanalysator

Baseret på Lambert Bills lov, analysatoren af ​​ved at måle ændringen af ​​intensiteten af ​​lyssignalet før og efter UV -absorptionen for at beregne den aktuelle ozonkoncentration. Udstyret vedtager den avancerede dobbelte UV -lyskilde -system med det intelligente styringssystem for lampøret og adskilt fotocelleteknologi, der muliggør analysatoren, har karakteristika ved ingen lækage, anti -højtryk, anti -prøvepladsen.

Den vægmonterede ozonanalysator har berøringsskærmsdriftsgrænseflade, der viser realtids ozonkoncentration. Og berøringsskærmen er også med tryk- og temperaturkompensationsdisplay. I området High Concentration (G/NM3) har den funktionen af ​​flowindgang, der kan vise output fra ozongeneratoren i realtid. Kernekomponenten vedtager UV-lyssystem med lang levetid med det høje lys transmissionskvarts for at forhindre, at nul-drivning påvirker detektionsnøjagtigheden. Det er ikke nødvendigt at lukke ozonindtastning, når den er nul for at sikre, at udstyret kan køre kontinuerligt 24 timer.

Ozonkoncentrationen vises i enten procentvægt af ozon (%vægt/vægt), gram ozon pr. Normal kubikmeter prøvegas (G/NM3) på alfanumerisk display. Koncentrationsenheden kan ændres under drift.

Yderligere modificerbare parametre er blandt andet:

Enhed for trykdisplay (KPA)

Alarmparametre (høj/lav tærskel)

Bærergasens art: luft eller ilt (inkl. PSA)

RS-485 interface-parametre

4-20MA signaludgang

Valgfri rækkevidde og arbejdstilstand

 Tekniske funktioner

Strukturen

Effektindgang ：

Alarm Singal Output

Singal output

Forbindelsen og processen

Ozone Analyzer Active Pressure Prøveudtagningsprocesdiagram

Operationsinstruktion

【1】. Brug af tilstand

Denne analysator bruges til indendørs installation og drift. Det anbefales at forvarme i 5 minutter og derefter nulstille en gang. Det kan bruges online i 24 timer. Vær opmærksom på sikkerhed for magt og miljø, når du bruger. Det er udstyret med UV LED -lyskildeovervågningssystem, og systemet justeres i henhold til lyskildens lysstyrke. Hvis nulafvigelse uden ozon, kan du manuelt nulstille at rengøre. Lejlighedsvis forekommer nulafvigelse, som kan ignoreres.

【2】 Advarslerne

① Denne ozonanalysator bruges til indendørs, og miljøet skal holdes ventileret, tørt, ingen andre ætsende gasser. Især hvis der er ammoniak, skal hydrogenchlorid, hydrogensulfid og andre gasser i miljøet være rettidigt beskyttet mod korrosion. Ethvert problem forårsaget af denne betingelse er ikke inden for den frie garanti.

②Clean og tør ozongas skal garanteres. Hvis det er nødvendigt at registrere koncentrationen af ​​ozongas på fugtige steder eller med olie, skal du være støv, filtre (røggasfiltre) og affugtere (elektroniske kondensatorer) skal installeres ved instrumentets indløb. Ellers er ethvert problem forårsaget af denne betingelse ikke inden for den frie garanti.

③Det er strengt forbudt at forbinde udstødningsgasdestroy -afsætningsmarkedet til hovedrørledningen, og udstødningsgassen skal tømmes eller ødelægges.

④Hvis instrumentet ikke bruges i lang tid, er det nødvendigt at elektrificere varmeapparatet regelmæssigt og opbevare instrumentet mod fugt

⑤ Exhaust Gas Destroyer i den arbejdende tilstand vil være entusiastisk, det er strengt forbød hånd direkte berøring. Vær opmærksom på udstødningsgasdestroyeren vil være ugyldig, hvis den er lang tid i fugtisolering. Hvis du er fundet overløbet af ozongas ved stikkontakten, bedes du kontakte fremstillingen for at erstatte den.

⑥ Indgangsforbindelsesrøret skal bruge PTFE -materialet.

Producentens luftfilter kan kun filtrere støvpartikler. Hvis brugeren har brug for at registrere ozongas med olie tåge, vandtåge og andre medier, bedes du kontakte producenten i tide for at tilpasse forbehandlingsenheden.

C. Betjeningsgrænseflade

（Høj koncentration 0-300G/NM3 0-200G/NM3 0-100G/NM3 0-50G/NM3）

Hovedgrænseflade-normal displayfunktion

"Arbejde", "Kalibrering" og "Fejl" vises i nederste højre hjørne af hovedskærmskærmgrænsefladen.

● Arbejde: Kør teststatus

● Zeroing: Instrumentet er i nulkalibreringsoperation

● Fejl: Ozonanalysatorfejl. Kontakt producenten i tide.

● Indlæsning: Når instrumentet er tændt, viser den varme maskine indlæsningsstatus

Zoing -menu

Brugere kan vælge mellem "manuel nulkalibrering" og "automatisk nulkalibrering" -tilstande i henhold til situationen.

Den automatiske nulkalibreringsintervaltid kan indstilles af brugerne i henhold til deres behov.

Når ozonkoncentrationsværdien detekteres til at være ≥100g/nm3, anbefaler producenten en automatisk nulkalibreringstid på 24-96 timer.

Ved detektering af ozonkoncentrationsværdier≤100g/nm3 anbefaler producenten en automatisk nulkalibreringstid på 8-12 timer.

Knappen "Manuel nulkalibrering én gang", når den udløses, udfører en nulkalibreringsoperation på Ozon Gas Concentration Analyzer.

Signalmenu

Brugere kan oprette "høje alarmpunkter" og "lave alarmpunkter" i henhold til deres situation. Instrumentet med to sæt relæ -signaludgang, brugere kan forbinde to sæt NO, COM, NC Relay -signaler.

Når du bruger relæ -signaler, skal det bemærkes, at relæ -signaler skal være DC -strømindgang med maksimalt 24V.Tre for at undgå direkte adgang til relæ -signaler med 220VAC.

Indstillingsmenu

en. Brugere kan indstille "temperaturkompensation" for at bringe værdier til "åbne" og "tæt" placeringer, som med ozonkoncentrationsberegninger.

b. Brugere kan indstille "trykkompensation" for at bringe værdier til "åbne" og "tæt" placeringer, som med ozonkoncentrationsberegninger. Denne instrumenttryktransmitter understøtter pumpeprøveudtagning og aktiv trykkompensation.

c. Brugere kan vælge enheden som nedenfor i henhold til situationen:

Yderligere forklaring:

Enhederne i G/NM3 & G/M3 NTP betyder ozonkoncentrationen ved standardtemperaturen (20 ℃ sandsynligvis） og standardtrykket (101.325 kPa) .g/m3 NTP

（NTP- Normal temperatur og tryk ， STP- Standard temperatur og tryk）

G/NM3 er et udtryk for internationalt udtryk. Displayet følger den internationale praksis og vedtager ekspressionstilstanden for G/NM3 -koncentration.

Menudata

Se hovedskærmen i parametermenuen.

Dataværdierne i parametermenuen er de samme som parameterindikatorerne, der bruges af producentens tekniske personale til at evaluere ydelsen af ​​ozonanalysatoren. Denne parameterside viser de forskellige parametre for den dobbelte sti -ultravioletabsorptions -ozonanalysator, der bruges til at bestemme, om ozonanalysatoren er i normal detektion og visningsstatus.

● UVED-R: Reaktionen er UV-lyskilden i fravær af gaslysintensitetsparametre.

● UVED-M: Lysintensitetsparameteren for UV-lyskilde efter at have passeret gennem detektionskammeret (lyscelle).

● Data-Zero ogData-ABSR er en parameterdataværdi opnået af Ozone Analyzer i henhold til Bill Lambert Law og Program Algorithm.

Systemstatus: "Normal" og "Fejl" kan bedømme, om ozonanalysatoren kan fungere normalt i henhold til beregningen af ​​instrumentparametre.

● Theled-Value er brugerens evne til at kalibrere ozongaskoncentrationssensordataene baseret på ændringer i den aktuelle koncentration.

Referenceforholdet afspejler intensiteten af ​​den aktuelle ultraviolette LED -lyskilde, når den ikke er blevet udsat for gas.

Referenceværdien afspejler parameteren for belysningsintensiteten af ​​den ultraviolette LED -lyskilde uden at passere gennem gas under nulkalibrering.

Automatisk justeringsfunktion: Instrumentbaggrunden registrerer lysstyrken (referenceværdien) af den ultraviolette LED under nulkalibrering. Når lysstyrken af ​​den ultraviolette LED afviger, korrigerer systemet automatisk lysstyrken af ​​den ultraviolette LED, så nulpunktet i ozongaskoncentrationssensoren automatisk justeres inden for et bestemt interval, hvilket effektivt undgår nulpunktafvigelse.

Debug -menu

Debugging Mode Menu er de grundlæggende indstillinger og til justering af parametre. Brugere forsøger ikke at indtaste menuen Adgangskode, når adgangskodefejlen nåede et bestemt tidspunkter, låses instrumentet automatisk med blå skærm.

Denne driftsbaggrundsgrænseflade og indstillinger kan ændre og ændre parametrene for ozonanalysator, såsom "koncentrationskoefficient", "UV-lampens lysstyrke", "4-20ma-værdi", "temperatur", "tryk", "fotoelektrisk modtagerparametre", "korrektionsværdi", "vende tilbage til nulværdi".

【4】 Kommunikationsinstruktioner

● 4-20mA Singal Output

4-20MA-signaludgangen er en aktiv output. Brugere kan direkte få adgang til dataindsamlingsudstyr såsom enkelt chipcomputer eller PLC. Indlæs aldrig spænding til 4-20MA-signalporten.

● RS-485 Kommunikation （Udvælgelsesfunktion）

Bemærk: Adresseindstilling i berøringsskærmskærmen!

● RS-485 Kommunikation （Udvælgelsesfunktion）

Kommunikationstilstand ： Modbus-Rtu (RS－485) ；

Kommunikationsparametre ： 9600，8 ， N ， 1 ；

Dataformat ： Hexadecimal modtagelse, hexadecimal send

Læs registerværdien:

Returdata

Skriv register ：

Returværdi:

7. Vedligeholdelse

I den normale brug afhænger den faktiske levetid af stedets miljø. Det anbefales at kalibrere analysatoren en gang hver 18. måned efter returfabrik (kalibrering er gratis, brugeren bærer afkast- og transportgebyret). I det hårde miljø anbefales det at kalibrere sensoren en gang hver 12. måned for at sikre gyldigheden af ​​testdataene. Vedligeholdelsesemner som følgende:

(1) om der er lækage i indsugningssystemet; om gasforbindelsesrøret bæres; om stikket er fastgjort.

(2) Der er ingen løsning eller brud på strømforsyningslinjen og stikkontakten.

(3) Hvorvidt der er lækage inde i analysatoren, hvad enten det kan lugte ozongassen.

(4) andet unormalt problem.

Hvis der opstår noget af ovenstående problem, bedes du informere producenten så hurtigt som muligt.

8. Advarslerne

A. Det er strengt forbudt at adskille og samle udstyret. Etiketterne skal holdes intakte i brug, ellers vil der ikke være nogen garanti.

B. Vedligeholdelsen skal have professionel person til at operere.

C. Opmonter ikke vilkårligt, og undgå unødvendig skade, når du åbner udstyret.

D. Hold udstyret rent, rør ikke ved skærmen med hårde genstande for at forhindre ridning af skærmen.

E. Sluk for strømforsyningen og forhindrer fugt, når udstyret er tæt på.

F. I tilfælde af unormal situation skal du straks slukke for strømforsyningen og afskære gaskilden, og kontakt producenten i tide.

9. Opbevaring

Instrumentet skal opbevares i et godt ventileret, tørt og ikke-korrosivt miljø med omgivelsestemperatur på －10 ℃～＋ 40 ℃ ，, relativ fugtighed, der ikke overstiger 80%. Prøveudtagningsgassen med en relativ fugtighed på højst 80%, og gastemperaturen skal være på －50 ℃～＋ 80 ℃.

10.Term af gyldighed

Produktets levetid afhænger af den aldrende grad af den elektroniske enhed. Efter udskiftning af den aldrende elektroniske enhed kan produktet bruges normalt.

Testområde ：	□ 0-300g/nm3	□ 0-200G/NM3	□ 0-100g/nm3
	□ 0-50g/nm3	□ 0-1000 ppm
Visopløsning:	□ 0,01 g/m Bemærkning ： 1 mg/l = 1g/m3 = 467 ppm
Vis enhed ：	□ G/NM3 □ Mg/NL □%WT
Prøveudtagningsmetode:	□ Prøveudtagning af aktivt tryk □ Pumpning af prøveudtagning
Indholdsgrænseflade:	□ Ozonkoncentration □ Temperaturkompensation
	□ Trykkompensation
Lyskildens levetid ：	Omkring 30000-50000 timer
Vis interface:	4.3 tommer berøringsskærmsoperationsgrænseflade
Hjælpefunktion:	Temperatur og trykkompensation
Prøveudtagningsstrøm ：	0,5L ± 0,2L/min
Indgangstryk ：	<0,1mpa
Koncentrationsfejl:	<0,3 ％ FS
Linieafvigelse:	<0,2 ％ FS
Nul drivning ：	<± 0,3%.fs
Responstid:	Signalet er 0,03s, der vises er 0,3 S.
Omgivelsestemperatur:	-20 ～ 50 ℃；
Prøveudtagningskaliber med serieforbindelse:	Bypass Samplingφ6 (6*4 mm hurtig vridningsgrænseflade) Bypass prøveudtagningsφ8 (8*6 mm hurtig vridningsgrænseflade)
Kommunikationstilstand ：	RS-485
Outputtilstand ：	4-20mA
Relæ signal:	Høj alarm, lav alarm
Strømforsyning:	AC 110-220V ；

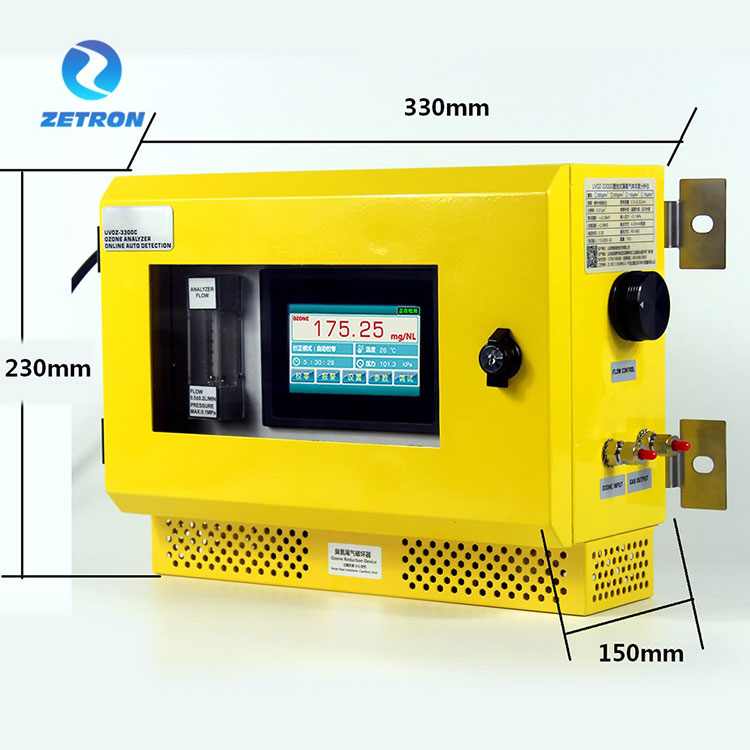

Dimension:	230mm (højde） × 330mm (bredde) × 150 mm (dybde)
Standardkonfiguration:	□ Antiseptisk flowmeter □ Filter   □ Ozon Tail Gas Destroyer □ Prøveudtagningspumpe
