UV ozondetektor

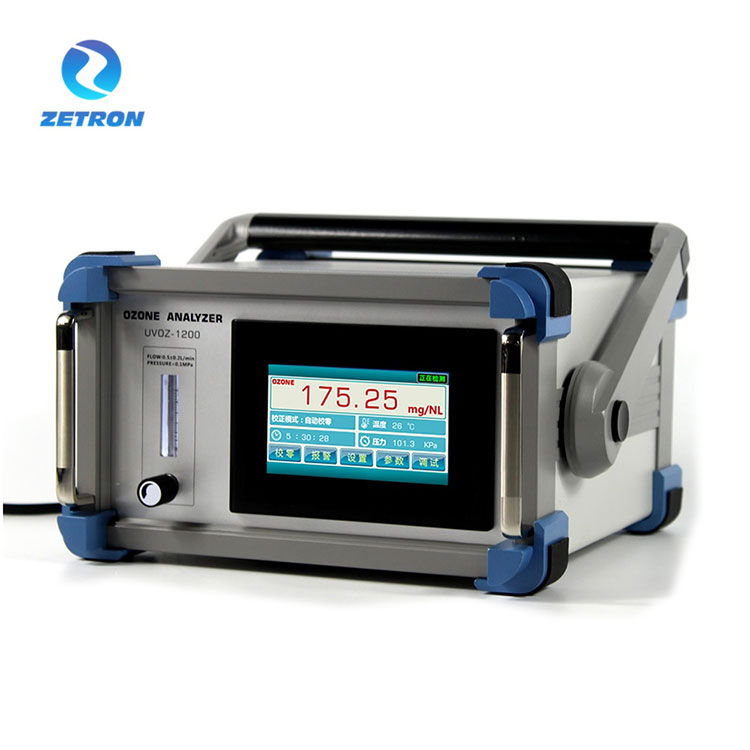

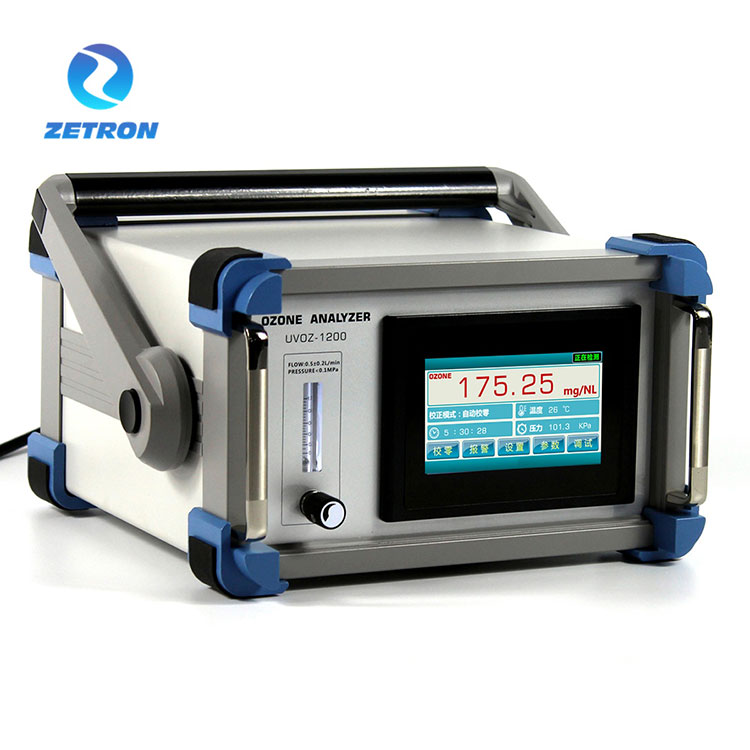

PTM600-OZ UV ozondetektor

Generel beskrivelse

UV Ozon Detector er et mikroprocessorbaseret dobbeltstrålefotometer (UV 254 nm) til måling af ozonindholdet i luft eller ilt.

For at evaluere ozonindholdet i prøvegassen måler OZONDETEKTOREN UV-strålingen i målekanalen, UV-strålingen i referencekanalen, temperaturen og trykket i kuvetten.

Ozonanalysatoren har berøringsskærmbetjeningsgrænseflade, som viser ozonkoncentrationen i realtid. Og touchskærmen er også med tryk- og temperaturkompensationsdisplay. For området med høj koncentration (g/Nm3) har den funktionen af ​​flow-input, som kan vise output fra ozongeneratoren i realtid. Kernekomponenten anvender et langtidsholdbart uv-lyssystem med kvarts med høj lystransmission for at forhindre nuldrift i at påvirke detektionsnøjagtigheden. Det er ikke nødvendigt at lukke ozoninput ved nulstilling for at sikre, at udstyret kan køre kontinuerligt i 24 timer.

Ozonkoncentrationen vises i enten vægtprocent ozon (%vægt/vægt), gram ozon pr. normal kubikmeter prøvegas (g/Nm3) eller ppmv (AQ: g/m3 eller ppm) på alfanumerisk display. Koncentrationsenheden kan ændres under drift.

Yderligere modificerbare parametre er blandt andet:

Visningsenhed for tryk (kPa)

Alarmparametre (høj/lav tærskel)

Bæregassens art: luft eller oxygen (inkl. PSA)

RS-485 interface parametre

4-20MA  signaludgang

Installation og strømtilslutning

Til prøvegastilslutningen skal der bruges 6 x 4 mm PTFE-slange (som vi leverer på forespørgsel). Prøvegassen skal tilsluttes via prøvegasfilteret ("IN"). Tidsforsinkelsen for koncentrationsmålingen afhænger af

a) prøvegassens strømningshastighed,

b) længden af ​​slangen til analysatoren,

c) rørets tværsnit (vi anbefaler rør 6x4 mm, ikke mere!),

d) tidsforsinkelsen for selve analysatoren. Ved den anbefalede flowhastighed på 0,2 til 1 l/min vil tidsforsinkelsen være 2 til 0,4 s med en 6 x 4 mm slangelængde på 2 m.

Følgende tegninger viser mulige konfigurationer:

Prøveudtagningsmetode: prøveudtagning med positivt tryk;

Skærmgrænseflade: 4,3-tommers berøringsskærmbetjeningsgrænseflade;

Indholdsgrænseflade: Ozonkoncentration, temperatur, tryk;

Hjælpefunktioner: temperaturkompensation, trykkompensation;

Displayenhed: g/Nm3, mg/NL valgfri;

Skærmopløsning: 0,01g/Nm3;

Gasstrømningshastighed: 0,5L±0,2L/min;

Indgangstryk:<0,1 MPa;

Koncentrationsfejl: maksimalt 0,5 % FS;

Lineær fejl: maksimalt 0,5 % FS;

Nuldrift: <± 0,3%. FS;

Reaktionstid: ≤ 1 sekund;

Miljøtemperatur: -30 ~ 80 ℃;

Rørledningsgrænseflademetode: hurtig tilspænding (rustfrit stål);

Bypass prøvetagningsdiameter: Φ 6 (6 mm * 4 mm);

Kommunikationsmetode: RS-485;

Udgangstilstand: 4-20mA (aktiv);

Strømforsyning: 24V DC;

Størrelse: 120 mm (højde) × 160 mm (bredde) × 60 mm dyb;

Bemærk: 1mg/L=1g/m3=467PPM;

Gratis garanti: 24 måneder (for værten);

Standardkonfiguration: anti-korrosionsflowmåler, ozonudstødningsdestruktor, ozonindtagsfilter (støv).

Produktegenskaber:

Målefunktioner: patenteret teknologi med nulpunkts automatisk justeringsfunktion, dobbeltvejs ultraviolet absorptionsprincip, fremmed langtidsholdbar ultraviolet LED-lyskilde, kontinuerlig drift, der sikrer stabiliteten af ​​detektionskoncentrationen.

Testmetode: Dobbeltvejs UV-absorptionsmetode, lyskildesystem med lang levetid, høj målenøjagtighed.

Måleprincip: Ifølge Lambert Beer-loven foretages nøjagtige målinger gennem princippet om fotometrisk absorption.

Lyskildesystem: Fremmed langtidsholdbart ultraviolet lyskildesystem (ultraviolet LED lyskilde med linse), med en gratis garanti på 2 år.

Anvendelse: Det anbefales at installere og bruge det indendørs, udstyret med vandtætte flystik.

Letbassinsystem: Separat letbassinteknologi, lækagefri, højtryksmodstand og modstandsdygtighed over for gaspåvirkning med høj flow.

Intelligent kompensation: Indbygget temperatur- og trykkompensation og display, med automa

Strukturen

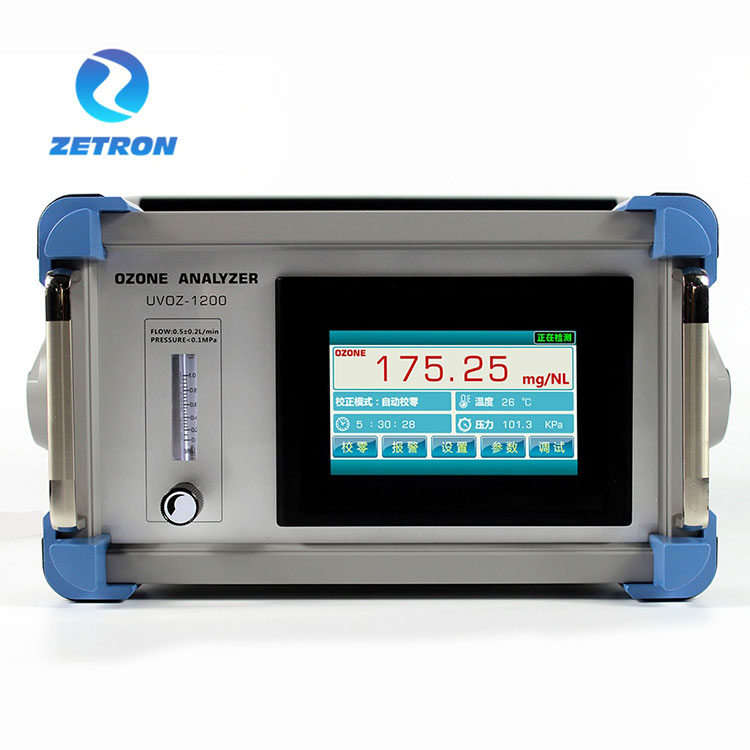

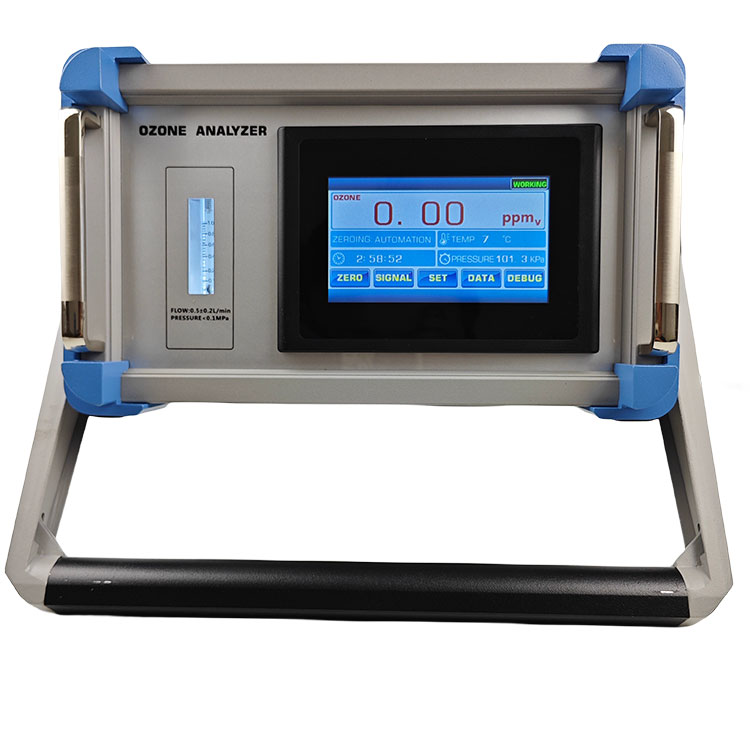

Displaypanel og displayskærm

Strømindgang, signaludgang, ozonindtag, ozonudtag

Strømindgang:

Signalterminaludgang:

Forbindelsen og processen

UV OZONDETEKTOR, parallel grenprøveudtagningsforbindelsesdiagram

(Bemærk: Det anbefales at bruge denne forbindelsesproces, separat prøveudtagning og udsuge atmosfæren efter at have passeret gennem enheden til ødelæggelse af ozonudstødningen.)

UV OZON DETEKTOR, serie prøveudtagningsforbindelsesdiagram

(Bemærk: Når du bruger denne tilslutningsproces, er det vigtigt at bemærke, at trykket i ozongeneratorens udløbsrørledning skal være stabilt. Den indbyggede tryktransmitterkompensation vil få den detekterede ozonkoncentrationsværdi til at svinge inden for et bestemt område).

Model: UV OZON DETEKTOR

Måleområde: 0-300g/Nm3

Valgfrit område: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Lyskildens levetid: ca. 30000-50000 timer;
